約1年ぶり、の自転車ネタ。
うちのママチャリのダイナモライト(白色LEDに改造済＝過去記事参照)の調子が悪くなったので、新しいものと交換することにした。
さすがに10年近くも使っているので、ダイナモ自体からガラガラと異音がするようになり、十分な電力も供給できないのか、当初は明るく輝いていたLEDも低速ではチカチカと点滅するようになってしまっていた。
新品のブロックダイナモライト。近場でできるだけ安いのを探したところ、無印良品で税込￥1,260だった。
(ダイソーでは￥1,000くらいで扱っている店舗もあるらしいが、筆者の近所では扱っていなかった)
無印だけにノーブランド、ということはなく、丸善電機産業(株)製のMBL-2.4Kという型番の製品だった。(中国製)
このダイナモライトをそのまま取り付けても、新品なだけあって大変軽く、明るくて快適なのだが(実際しばらくそのまま使っていた)、やはり過去の例のように白色LEDに改造することにした。
(ちなみに、過去記事は当ブログの隠れた人気コンテンツ、らしい。その多くがgoogleかYahoo!検索からだが…)
まず、自転車のダイナモで発電されるのは交流なので、LEDを点灯させるためには、直流に変換する整流回路が必要になる。

前回同様、100円ショップで売られているナツメ球タイプLED照明の整流回路基板をそのまま流用する。(というか、前回の作例からそのまま移植)

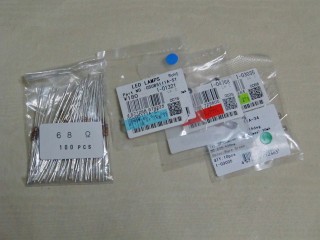

基板から伸びているコンデンサと抵抗の付いた部分は、AC100Vから降圧するためのものなので、6Vのダイナモには必要ない。基板に載っているLEDの電流制限抵抗も、6Vで使うには大きすぎる(430Ω)ので68.8Ω(40〜100Ωくらいなら何でも良い)のものに交換してある。
(電流制限抵抗なんてどこで売ってるんだ？パーツショップなんて近所にないし…というような方は、100円ショップで売っている「乾電池チェッカー」から色々な抵抗値の抵抗が取り出せるので、それがおすすめ)
白色LEDに関しては、今回は新しいモノに交換することにした。

最近100円ショップでよく見かけるようになった3LEDタイプの新商品「3LEDパワーライト」から、白色LEDを流用することに。前回同様に「ちびあか」（や「スーパーライト3LED」)から流用しても問題ないのだが、この「3LEDパワーライト」のLEDは通常の砲弾型LEDよりも光が拡散するタイプのモノらしく、既存のダイナモライトのリフレクタをより有効に使えるのではないかと思ったからだ。
また、この「3LEDパワーライト」は、100円ショップ「セリア」で扱っている「III LEDライト」をそっくりそのままサイズ縮小したような形をしている。広拡散タイプのLEDを使っているところや、電源に単3型ダミー電池に内蔵したLR44を3個使っている点など、内部もほとんど同じだ。

これも前回同様、基板とLEDをライトに組み込んでみた。豆球を取り外してコードと端子をハンダ付けするだけという手軽さ。整流基板は一応防水のためにビニールテープでぐるぐる巻きにしてある。LED基板はテープでリフレクタに固定した。
早速試験走行。ダイナモ自体が新品になったせいもあるが、今度はかなり軽くなった。明るさはさすがに豆球の時ほど遠くを照らすことはなくなったようだが、街乗りには十分な光量だ。青白い光なのでかなり目立つ。LEDを追加することでさらに明るくすることも十分可能なので、(点滅回路搭載など)今後はその辺の改造もできそうだ。
ちなみに、本作例はできるだけ安く、手軽にできることを目的にしているので、もっと強力なLEDを確実にダイナモで点けてみようと考えている方は、「気の迷い」氏の「自転車ダイナモ発電機で白色ＬＥＤをつける」を参照していただきたい。
(追記) さらなる光量アップのため、白色LEDの追加と、市販のLEDライトに良くある点滅LEDの追加改造を行った。

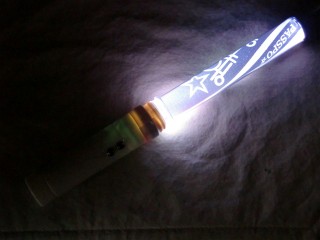

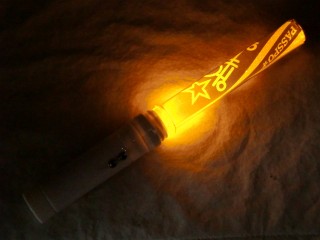

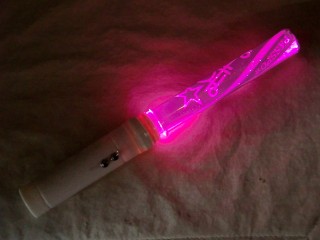

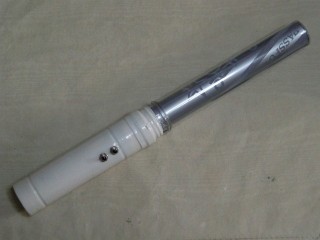

「ピカピカ棒」上が白タイプ、下が通常タイプ。
追加する白色LEDは、100円ショップで手に入る玩具系グッズ「ピカピカ棒」の白タイプ(他に赤青緑の通常タイプと全部赤のタイプがある)から流用した。100円で白色LEDが4個取れるので、かなりお得だ。LEDの足もしっかり残っているので、空中配線にも十分対応できる。
「3LEDパワーライト」など拡散するタイプのLEDを流用しても良かったのだが、前方からの視認性を重視して通常の砲弾型LEDを追加してみることに。
点滅回路と黄色LEDは、Xマスシーズンに100円ショップ「キャンドゥ」で入手したLED電飾「LEDライト 点滅」の黄色タイプから流用した。ダイソーで扱っていた「デコレーションプチライト」などとほぼ同様の商品で、LEDが10個と点滅回路、電池ボックスが100円で手に入るので、これもかなりお得だ。
点滅回路やLEDは、他の商品にも結構使われているので(例えば、自転車用テールランプやスポークライト、電子ロウソクなど)それらから流用しても良いだろう。

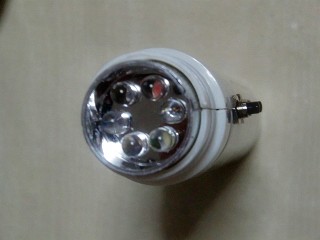

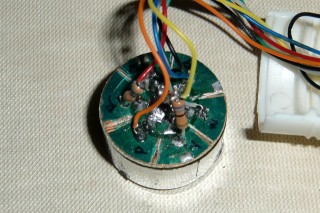

LEDの載っている基板に新たに2個の白色LEDと、1個の黄色LEDを追加してみた。全て空中配線で既存のLEDの足にハンダ付けしてある。
LED基板の右に見えているのが、LED電飾から流用した点滅回路基板。今回の作例では白色LEDは点滅させず、黄色LEDのみをドライブしている。
LEDが増えたことにより流せる電流も増加したため、整流回路基板(左)に載っている電流制限抵抗も、より抵抗値の少ないもの(20Ω)に交換した。
ここまでで、5個の白色LEDと1個の点滅LED(黄色)の付いたライトができたことになる。今回は新品のダイナモライトから購入したので総額で￥1,700ほどかかってしまったが、それでも(スペック的には)市販品と遜色ないものが安くできたのではないかと思う。
(おまけ)
某100円ショップで見かけたLEDライト付きボールペン。LED付きのペンというと、意味なく変色するレインボーライトの付いたモノや、見えないインクをブラックライトLEDで可視化するなどの変わり種製品はこれまであったが、白色LEDライト付きは珍しい。

キャップ部分にあるプッシュ式のスイッチを押している間、LEDが点灯する。暗いところでものを探す時などに重宝しそうだ。
パッケージに書かれていたURLによると、YONGLI(永利)というメーカーのLighting ballpen YL-616という製品のようだ。
本体色は4色あるようだが、オレンジと緑のものしか置いていなかった。ボールペンのインクはなぜかどれも青だった。(パッケージにはインクの色についてはどこにも書かれていないので、最初は蛍光ペンかと思った)

パッケージ裏面にシールで貼られている日本語の注意書きによると、(光が)弱くなってきたら新しい電池に交換するように、と書かれているのだが、肝心の交換方法についてはどこにも書かれていない。(ほぼ使い捨てということなのか？)
壊すのを覚悟の上で、キャップ先端のリフレクタ部分をラジオペンチで引っぱってみたところ、意外と簡単に？分解できた。中の電池はLR41が3個入っていた。
